A jelenlegi mesterségesen egyesített nagy molekuláris polimerek, napfény sugárzás az elsődleges tényező, amely elősegíti a lebomlás és az öregedés a polimerek. Az ultraibolya sugárzás a napfényben kétségtelenül a természetes ellensége a geotextíliáknak. Az UV sugárzás miatt a nagy molekuláris polimerek fényt termelnek. Az oxidatív szétesés nyilvánvaló szétesési hatással van a magas molekuláris polimerekre.
Az ultraibolya sugárzás intenzitása a napsugárzás intenzitásával változik, és a geotextíliák öregedési sebessége az ultraibolya sugárzás intenzitásával változik; a geotextíliák öregedési tényezőit más tényezők is befolyásolják, mint például a geotextília típusát, szerkezetét, színtónusát, hőmérsékletét, páratartalmát, keverékét stb. Szorosan összefüggünk.
Az ASTM D4355-2014 megfelelt a szabványos vizsgálati módszernek a geotextíliák öregedésére fény, páratartalom és hő hatására xenon ívvizsgáló berendezéssel.
1. Alkalmazási kör
A fénynek, nedvességnek és hőnek kitett geotextília öregedésére szolgáló standard vizsgálati módszerxenon ívlámpa-berendezés.
Ez a vizsgálati módszer a xenon ívlámpa sugárzásának, nedvességének és hőjének kitett geotextíliák szakítószilárdság-lebomlásának meghatározását határozza meg.
2. Berendezések és anyagok
Xenon ívlámpa berendezés: A napfényszűrő megfelel a G151-nek és a G155-nek. A minta fényciklusnak és vízpermetezési ciklusnak lehet kitéve fény- és páratartalom-szabályozással.
Vizsgálati módszer
A gép és a többgép irányához öt geotextíliamintát vetettek ki a következő időpontok mindegyikének a xenon íveszköz: 0h, 150h, 300h és 500h.

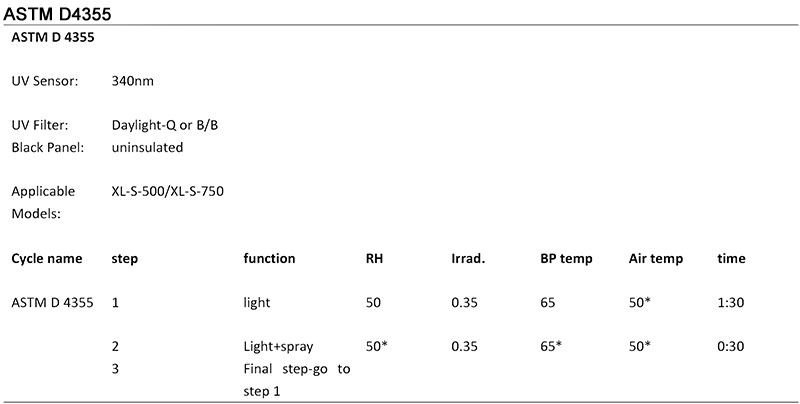

Expozíciós ciklus 120min:
■1. lépés, fény 90 percig, nem szigetelő tábla hőmérséklet (BP) 65 ±3°C, relatív páratartalom 50±10%;
■2. lépés, fény 30 perc + vízpermet.
Minden expozíciós ciklus után a mintát egy vágási vagy szakítószalag-szakítóvizsgálatnak vetik alá. Hasonlítsuk össze az egyes irányok átlagos szakítószilárdságát a referenciaminta mindkét irányában lévő átlagos szakítószilárdsággal. Ábrázoljuk a minta megtartott szilárdsági százalékát az expozíciós idővel szemben, hogy a minta szakítószilárdság-változási görbéje mindkét irányból meglegyen.
